Retrouver le plan des lignes France Télécom sur le domaine privé

Existe-t-il un plan cadastre des réseaux télécoms ?

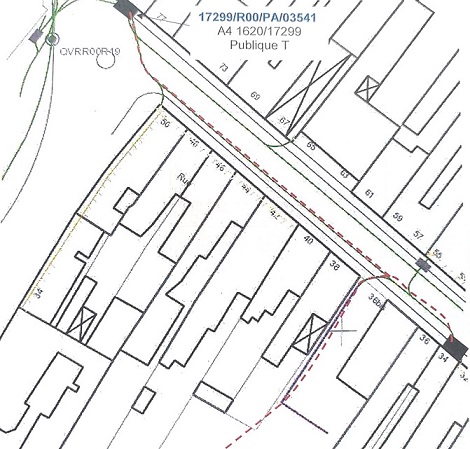

Un plan de cadastre du réseau public existe. Mais il indique uniquement les regards, poteaux et fourreaux télécoms sur le domaine public. Au mieux le technicien venant installer la fibre optique chez vous y verra approximativement le point d'entrée sur votre parcelle. Et ce si l'accès au plan de cadastre ptt lui est autorisé, ce qui n'est pas toujours le cas.

Par exemple chez Orange ce plan est accessible via le logiciel interne TIGRE.
Il s'agit d'un outil interne professionnel réservé aux techniciens, aux ingénieurs ou à la gestion des réseaux internes de l'opérateur.
La cartographie est également accessible par les partenaires sous-traitants de rang 1 de l'opérateur.

Où trouver les plans de mon réseau fibre optique privatif ?

• Le premier endroit où chercher est le dossier fourni par le constructeur dans le cas d'une maison neuve, ou dans le dossier fourni par le notaire dans le cas d'une maison d'occasion.
  N'hésitez pas à les contacter, il y a de fortes chances qu'ils aient archivé les plans.



• L'ancien propriétaire est aussi une source à interroger.
  A défaut de plan, il a peut-être d'anciennes photos ou la mémoire des réseaux (sous la boîte aux lettres, à droite de l'allée, etc...)



• Dernier endroit où trouver les plans des réseaux : la mairie.
  Celle-ci doit conserver les dossiers de permis de construire pendant 10 ans. Ce délai s'appelle le DUA (Durées d’Utilité Administrative). Passé ce délai chaque mairie peut, au choix, conserver plus longtemps les documents, les archiver ou simplement les détruire. (voir circulaire DGPA/SIAF/2023/010 publiée en 2024)

Les schémas d'installation fibre optique en maison individuelle sont-ils fiables ?

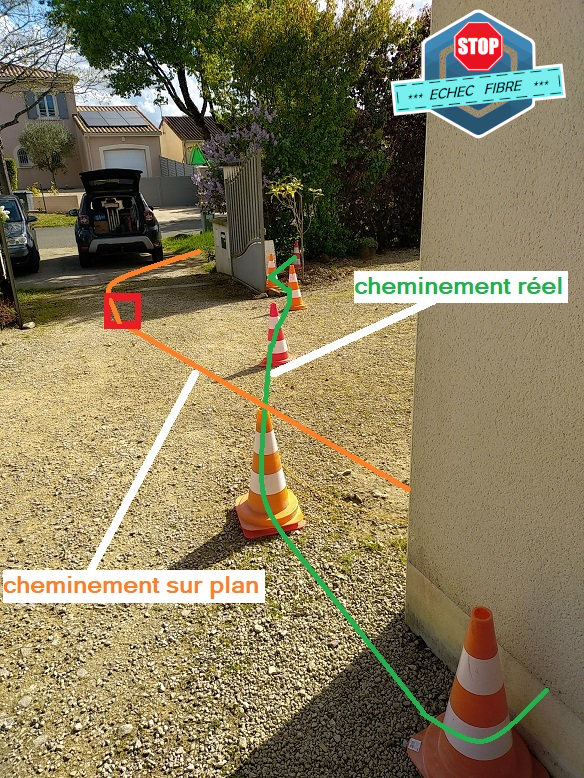

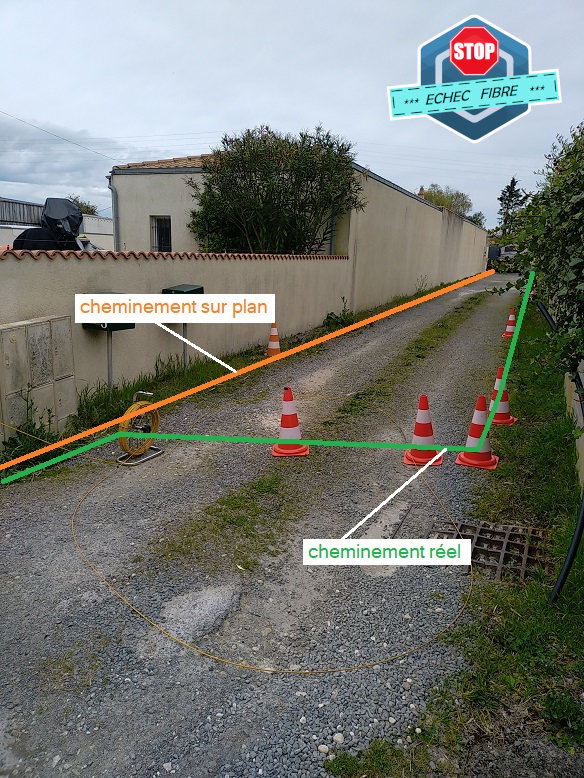

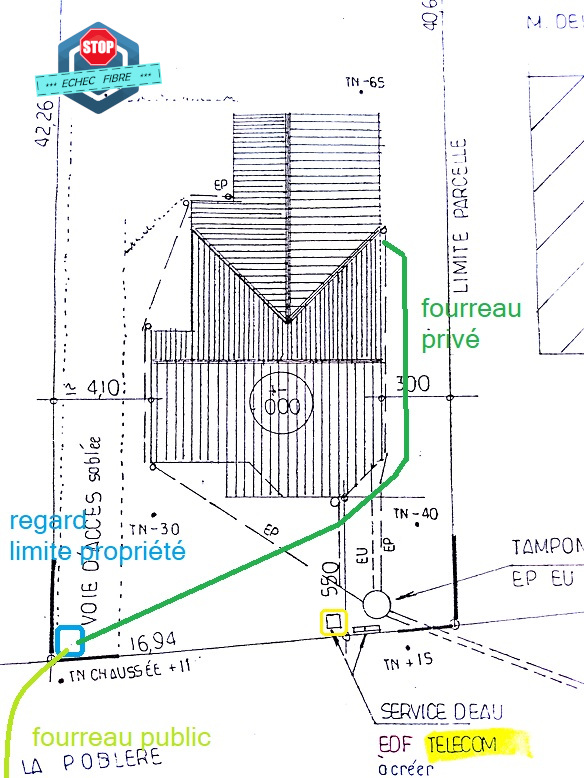

Malheureusement non, il arrive souvent que les plans des réseaux ptt soient erronés comme le montre le plan suivant tiré d'une intervention Stop Echec Fibre.

L'emplacement théorique du regard télécom est représenté en jaune, et en bleu son emplacement réel.
Absent du plan initial, le cheminement réel des fourreaux a été tracé en vert après sa localisation par Stop Echec Fibre.

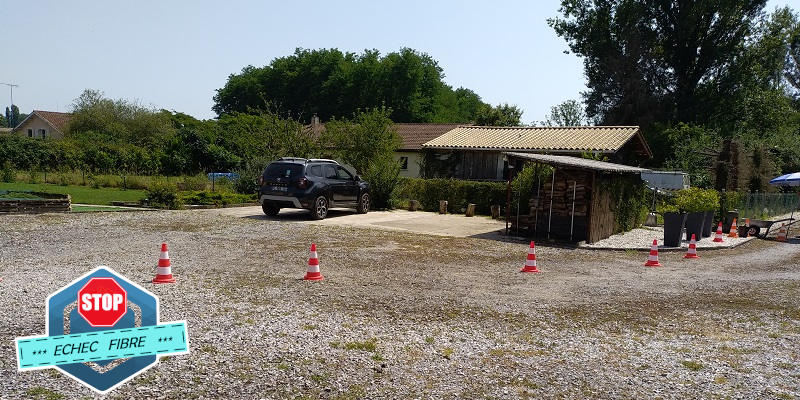

A noter que les plans n'indiqueront jamais la profondeur des fourreaux. Mais une entreprise de détection de réseau saura la mesurer.

D'où vient le manque de fiabilité des schémas des réseaux télécoms sur le domaine privé ?

De quel matériel ai-je besoin pour localiser mon adduction télécom ?

Plusieurs techniques sont possibles selon votre situation. Toutes nécessitent du matériel professionnel :

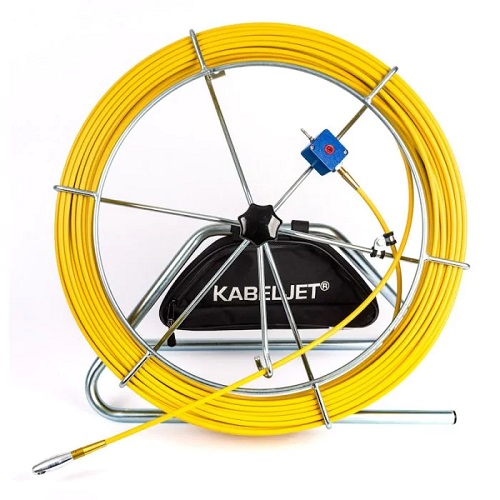

Aiguille traçable

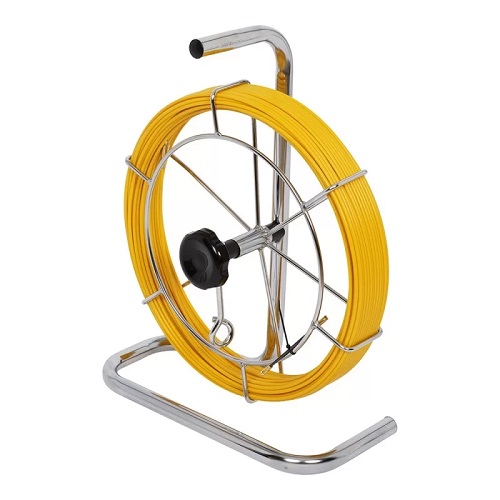

Aiguille de tirage

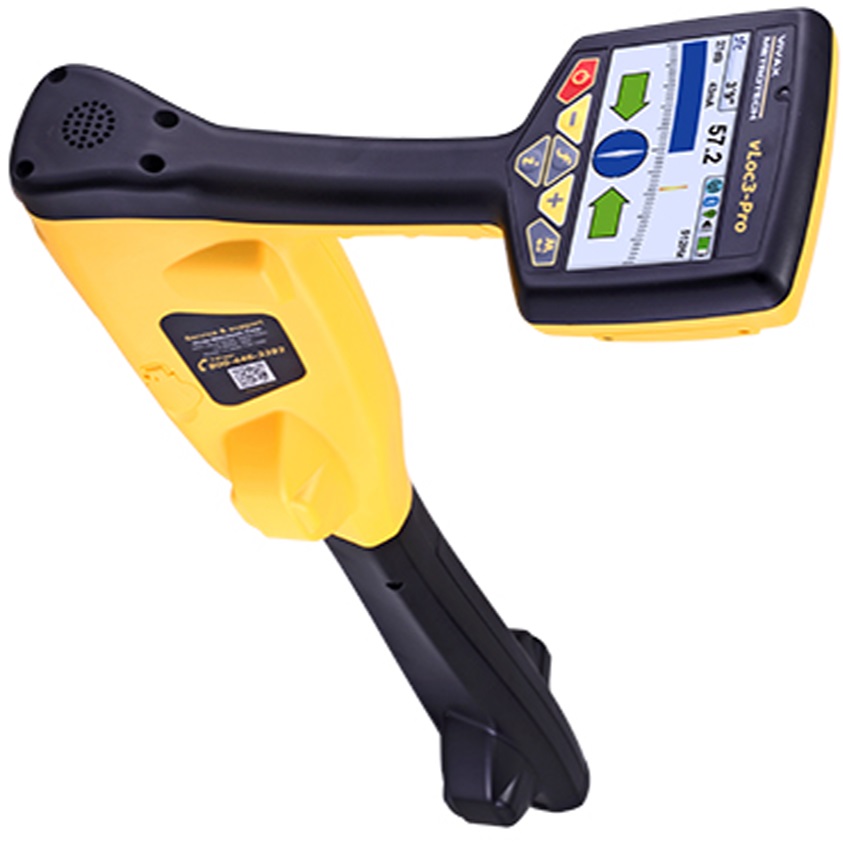

Détecteur électromagnétique

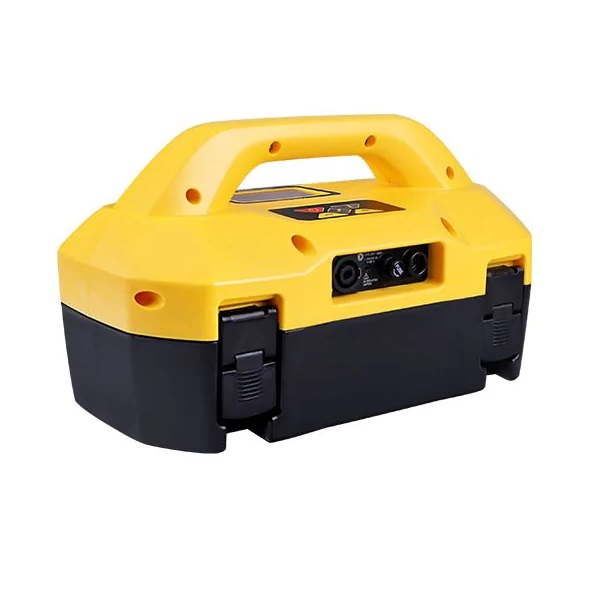

Générateur de fréquence

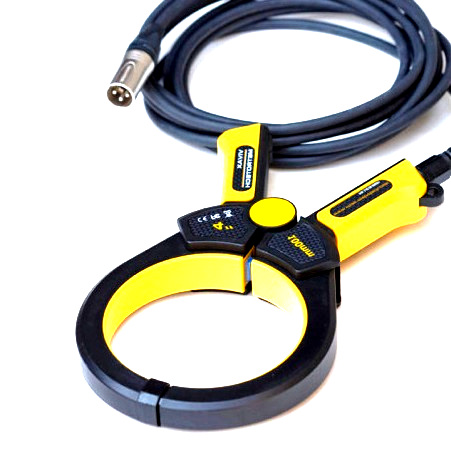

Pince à induction

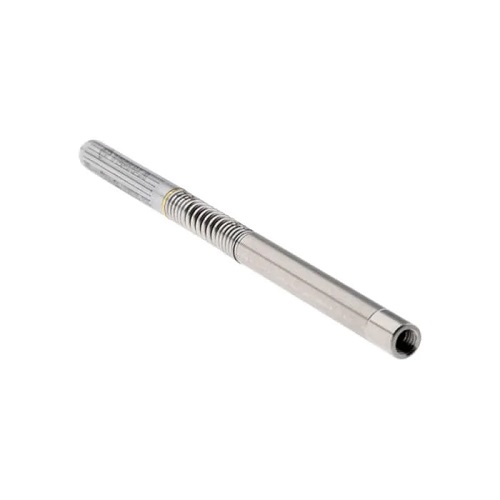

Sonde détectable

• Présence d'un câble cuivre
  Si vous avez un câble France Télécom en cuivre entre votre maison et le domaine public, vous pouvez y injecter un signal spécifique à l'aide d'un générateur de fréquence et d'une pince à induction. Un détecteur électromagnétique suivra ce signal, et donc votre câble depuis la surface.
  Cette méthode suit le câble, et uniquement le câble. Elle ne permet pas de localiser un éventuel point de blocage ou regard enfouis.

• Avec ou sans câble télécom
  Vous pouvez pousser dans le fourreau soit une aiguille traçable alimentée par un générateur de fréquence, soit une sonde émettrice à l'aide d'une aiguille de tirage. Vous suivrez l'aiguille ou localiserez la sonde depuis la surface avec un détecteur électromagnétique.
  Cette méthode suit le fourreau. Elle détermine le cheminement de votre câble seulement jusqu'à un éventuel point de blocage. Mais elle a l'avantage de localiser ce dernier.

Détecter mon fourreau FT ou le regard fibre : qui appeler et à quel prix ?

Votre adduction télécom reste désespérément introuvable malgré toutes vos tentatives. Il est temps de faire intervenir une entreprise spécialisée. Il s'agit de la solution idéale pour quiconque n'a pas le temps d'investiguer au hasard ou n'est pas suffisamment outillé.

Solliciter l'aide d'un professionnel vous permettra de :

Maîtriser votre budget


Vous simplifier la vie


Gagner du temps

Chez Stop Echec Fibre la fourchette de prix d'une géolocalisation de réseau fibre (et détection de point de blocage) va de 180 à 500€ comprenant localisation seule ou avec travaux simples de terrassement et frais de déplacement. Le prix de cette prestation dépend principalement du temps passé et augmente au delà de 3h de diagnostic.
